RFID und Metalle oder Wasser sind so ein Dingen, die nicht ganz so gut zusammen passen. Es gibt zwei Hauptgründe, warum UHF-RFID-Tags in der Nähe von Metall nicht gelesen werden können:

1. Absorption und Reflexion von Funkwellen:

  • Metall wirkt auf Funkwellen wie ein Faradayscher Käfig. Das bedeutet, dass es die Funkwellen des RFID-Lesegeräts absorbiert und reflektiert, die zum Lesen des Tags benötigt werden.
  • Je mehr Metall in der Nähe ist, desto stärker ist dieser Effekt.
  • In extremen Fällen kann das Metall das Signal vollständig blockieren, sodass der Tag überhaupt nicht gelesen werden kann.

2. Interferenz mit dem Tag-Resonanzkreis:

  • UHF-RFID-Tags verwenden einen Resonanzkreis, um Energie vom Lesegerät zu empfangen und ihre Daten zu übertragen.
  • Metall in der Nähe kann den Resonanzkreis des Tags stören, was zu einer Fehlfunktion des Tags führt.
  • Dies kann dazu führen, dass der Tag falsche Daten liest oder gar keine Daten mehr sendet.

Um dieses Problem zu lösen, gibt es verschiedene Lösungen:

  • Verwenden Sie UHF-Anti-Metall-Tags: Diese Tags sind speziell entwickelt, um die Auswirkungen von Metall zu minimieren. Sie verwenden Materialien, die Funkwellen besser durchlassen, und haben Designs, die die Interferenz mit dem Resonanzkreis reduzieren.
  • Erhöhen Sie den Abstand zwischen Tag und Metall: Je größer der Abstand zwischen Tag und Metall, desto geringer ist der Einfluss des Metalls.
  • Verwenden Sie ein stärkeres Lesegerät: Ein stärkeres Lesegerät kann ein stärkeres Signal aussenden, das besser durch Metall hindurchdringen kann.
  • Optimieren Sie die Platzierung von Tag und Antenne: Die Platzierung des Tags und der Antenne kann einen großen Einfluss auf die Leseweite haben. Experimentieren Sie mit verschiedenen Positionen, um die beste Leistung zu erzielen.

Welche Lösung am besten geeignet ist, hängt von der jeweiligen Anwendung ab. In einigen Fällen kann eine einfache Lösung wie die Verwendung von UHF-Anti-Metall-Tags ausreichen. In anderen Fällen müssen komplexere Lösungen wie die Erhöhung der Sendeleistung des Lesegeräts oder die Optimierung der Platzierung von Tag und Antenne erforderlich sein.

Die richtigen Anti-Metall Tags haben Sie schon? Wussten Sie dass man hier unterscheidet zwischen ON-METAL Tags und In-Metal Tags?

In-Metal-Tags:

  • speziell für die Verwendung in Metallgehäusen oder auf metallischen Oberflächen entwickelt wurden.
  • Aufbau: Sie haben eine spezielle Konstruktion, die die negativen Auswirkungen von Metall auf das Funksignal minimiert. Dies kann durch die Verwendung von Materialien mit hoher Leitfähigkeit, die Abschirmung der Antenne oder die Optimierung der Resonanzfrequenz des Tags erreicht werden.
  • Vorteile: In-Metal-Tags bieten eine zuverlässige und robuste Datenübertragung auch in metallischen Umgebungen, in denen herkömmliche RFID-Tags versagen können.

On-Metal-Tags:

  • speziell für die Verwendung auf metallischen Oberflächen geeignet.
  • Aufbau: Sie können eine ähnliche Konstruktion wie In-Metal-Tags haben, aber sie sind nicht speziell für die Verwendung in Metallgehäusen optimiert, sondern halten durch ein 2-3mm dicke Kunststoff Schicht etwas Abstand zum Metall. Genau so viel, dass es ausreicht diese Chips doch lesen zu können.
  • Vorteile: On-Metal-Tags bieten eine einfache und kostengünstige Möglichkeit, RFID auf metallischen Oberflächen zu verwenden.

In-Metal-Tags bieten eine höhere Leistung und Robustheit in metallischen Umgebungen, während On-Metal-Tags eine einfachere und kostengünstigere Lösung für weniger anspruchsvolle Anwendungen bieten.

Aber genau mit den zuerst genannten Reflektionen und Absorption des elektrischen Feldes, das zum Auslesen von RFID Tags notwendig sind, gibt es immer wieder Probleme, wenn man den falschen Leser einsetzt. Vielfach werden allgemeine RFID Leser eingesetzt, die für Tags in Kunststoffkisten oder auf anderen nicht metallischen Gegenständen aufgebracht werden. Das kann man zum Teil mit Erfolg machen, aber so richtig zuverlässig funktioniert das auch mit den In-Metal oder On-Metal Tags nicht.

Die Reichweite ist häufig verkürzt und die Reflektion sorgt für das Ihrige. Mit einem speziellen Lesegerät aber kann man bessere Ergebnisse erzielen. Von Feig haben wir mit dem ECCO+ und der speziellen UHF Antenne eine Möglichkeit die RFDI Daten zuverlässiger als mit den meisten anderen Lesegeräten auszulesen.

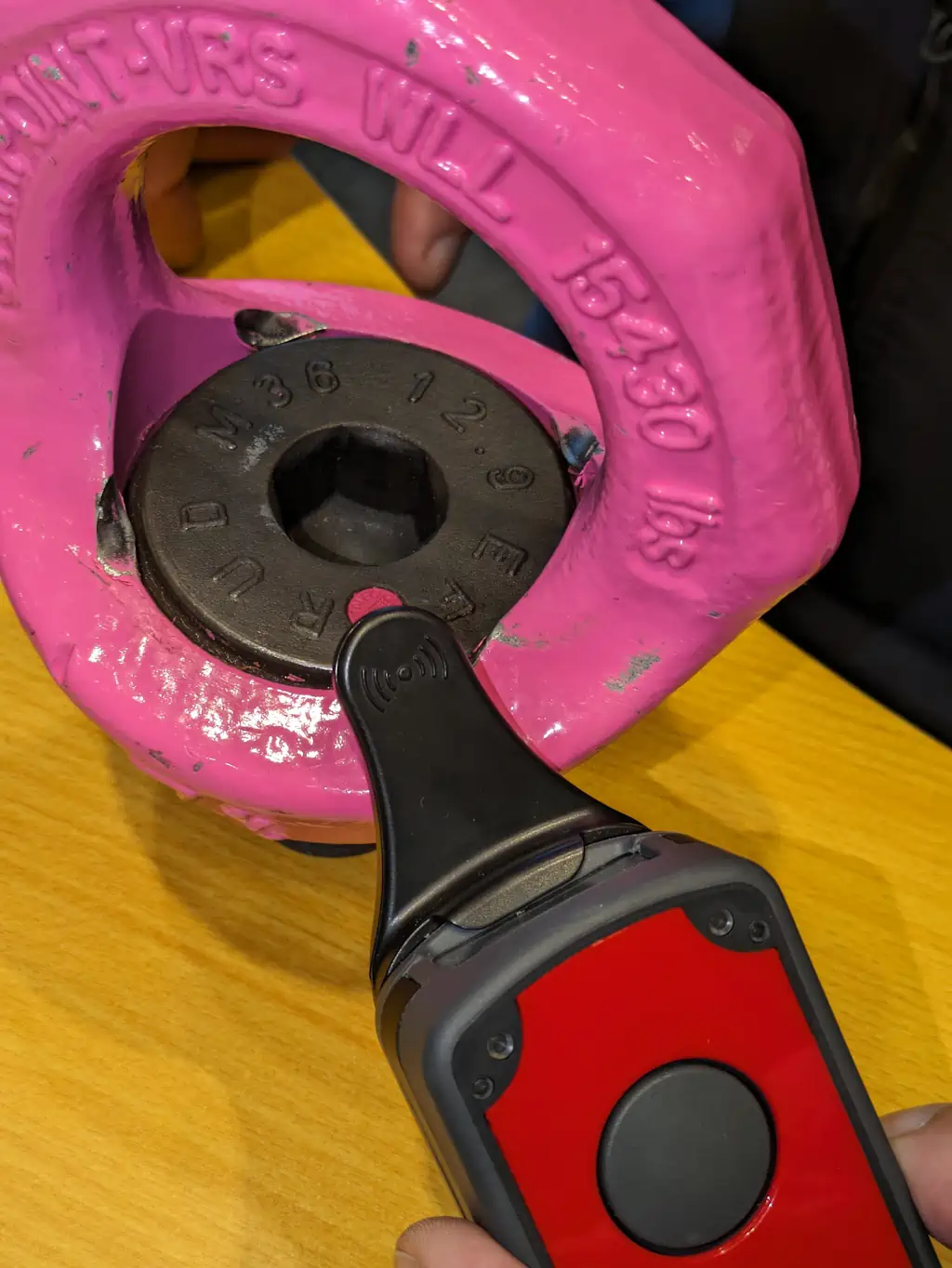

Hier wird der kleine rote In-Metal Tag ein einen richtig schweren Anker eingelassen und ist mit dem ECCO+ sehr einfach zu lesen. Reichweiten bis zu 50cm sind damit realisierbar. Wenn auch Sie solche Anwendungen haben und RFID und Metall kombinieren möchten, dann sprechen Sie uns gerne an. Haben Sie schon ein Lesegerät und Probleme die Tags zu erkennen können wir gerne schauen, ob wir Ihnen mit einem Testgerät helfen können und so Ihren Workflow optimieren können. Kontaktieren Sie uns.
